Электроабразивная обработка. Электроалмазная обработка.

Электроабразивная обработка

При таких видах обработки инструментом служит шлифовальный круг из абразивного материала на электропроводящей связке (бакелитовая связка с графитовым наполнителем).

Между анодом-заготовкой и катодом-шлифовальным кругом имеется зазор, куда подается электролит. Продукты анодного растворения удаляются абразивными зернами; шлифовальный круг совершает вращательное движение, а заготовка – движение подачи, которые соответствуют процессу механического шлифования.

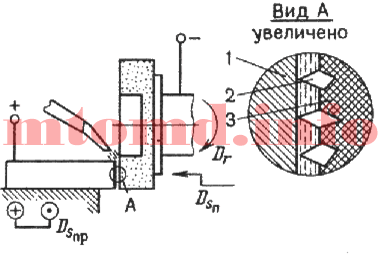

Электроабразивное шлифование

1 – заготовка; 2 – абразивные зерна; 3 – связка шлифовального круга

При электроабразивной обработке 85-90% припуска удаляется за счет анодного растворения и 10-15% за счет механического воздействия.

Введение в зону резания ультразвуковых колебаний повышает производительность в 2…2,5 раза при улучшении качества поверхности. Эти методы применяются для отделочной обработки заготовок из труднообрабатываемых материалов, а также нежестких заготовок, так как силы резания незначительны.
