Схемы управления асинхронными электродвигателями

Принцип автоматического управления заключается в том, что без участия человека осуществляется строгое и последовательное выполнение операций по включению, отключению электрооборудования, а также соблюдение заданного режима его работы.

Различают два вида управления: полуавтоматическое и автоматическое. При полуавтоматическом управлении оператор осуществляет первоначальный пуск объекта (нажатие кнопки, поворот ручки и так далее). В дальнейшем его функции сводятся лишь к наблюдению за ходом процесса. При автоматическом управлении даже начальный импульс по включению установки посылают датчик или реле. Установка полностью работает в автоматическом режиме по заданной программе.

Программное устройство может быть выполнено как на основе электромеханических элементов, так и с помощью логических схем. Рассмотрим две часто встречающиеся на практике схемы управления асинхронными электродвигателями.

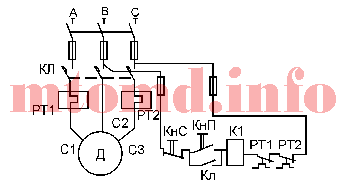

Схема нереверсивного управления асинхронным электродвигателем

схема нереверсивного управления асинхронным электродвигателемПри нажатии кнопки «пуск» подключается к сети катушка электромагнита. Подвижный якорь придет в соприкосновение с сердечником катушки и своим движением замкнет силовые контакты, подающие трехфазное напряжение на электродвигатель. Одновременно с силовыми, замкнутся и блокировочные контакты, которые зашунтируют кнопку «пуск», что позволяет ее отпустить. При нажатии кнопки «стоп» разрывается цепь питания катушки электромагнита и якорь, освободившись, отпадает, разомкнув при этом силовые контакты. Электродвигатель остановится.

Защита электродвигателя от длительной перегрузки здесь обеспечивается двумя тепловыми реле РТ, включенными в две фазы. Отключающие контакты тепловых реле РТ1 и РТ2 введены в цепь питания катушки электромагнита.

Схема реверсивного управления асинхронным электродвигателем

схема реверсивного управления асинхронным электродвигателемДля реверсивного управления двигателем применяется схема с двумя магнитными пускателями. Один магнитный пускатель коммутирует схему включения двигателя на прямое вращение, а другой — на обратное. Кнопки «вперед» и «назад» подключают соответственно свои катушки, а кнопка «стоп» и отключающие контакты теплового реле включены в общую цепь управления.
