Люминесцентные лампы

Традиционными источниками света являются лампы накаливания. Однако в настоящее время широко применяются газоразрядные источники света. В них невидимое ультрафиолетовое излучение паров металла или газа преобразуется с помощью люминофора в излучение, видимое глазом. Представителями самых распространенных газоразрядных источников света является люминесцентные лампы.

Устройство люминесцентной лампы

Внутри баллона находятся пары ртути, в которых при определенных условиях (между предварительно нагретыми током катодами необходимо создать импульс высокого напряжения) происходит электрический разряд. В результате разряда испускаются ультрафиолетовые лучи. Они поглощаются слоем люминофора, которым покрыты внутренние стенки баллона. В итоге люминофорный слой начинает излучать видимый свет, близкий по спектральному составу к солнечному.

Устройство люминесцентной лампы

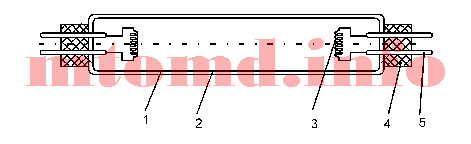

устройство люминесцентной лампыРис. 1: 1 — стеклянный баллон; 2 — слой люминофора внутри баллона; 3 — биспиральные вольфрамовые электроды (катоды); 4 — цоколь; 5 — контактные штырьки

Для зажигания люминесцентной лампы ее включают в сеть с помощью стартера и дросселя. При нагревании током катодов возникает тлеющий электрический разряд в газе (неоне), которым наполнен баллон стартера. При этом нагревается и биметаллическая пластина стартера. Нагревшись, она изогнется и замкнет свои электроды, тлеющий разряд прекратится. Охладившись, биметаллическая пластина вновь разомкнет электрод. При этом (с участием дросселя ) между контактами лампы в момент размыкания создается импульс высокого напряжения. В итоге в парах ртути между катодами лампы возникнут электрический разряд.

Конденсатор, включенный параллельно стартеру, снимает радиопомехи при работе лампы. Дроссель, конденсатор и резистор объединены в пусковой регулирующий аппарат ПРА. На рисунке 2 показана схема включения люминесцентной лампы при помощи ПРА.

Схема включения люминесцентной лампы

схема включения люминесцентной лампы
Рис. 2

Люминесцентные трубчатые лампы низкого давления с дуговым разрядом в парах ртути делятся на лампы белого света (ЛБ), холодно-белого света (ЛХБ), тепло-белого света (ЛТБ), дневного света (ЛД).

Следующим представителем газоразрядного источника света является ртутно-кварцевая лампа высокого давления (тип ДРЛ). В ней люминофор, поглощая ультрафиолетовое излучение, возникающее при электрическом разряде, превращает его в видимое красное излучение. Эти лампы включают в сеть также при помощи ПРА.

Для освещения больших пространств используются мощные (5, 10, 20 кВт) ксеноновые трубчатые лампы типа ДКСТ. Их включают при помощи высоковольтного пускового устройства (до 30 кВт).
